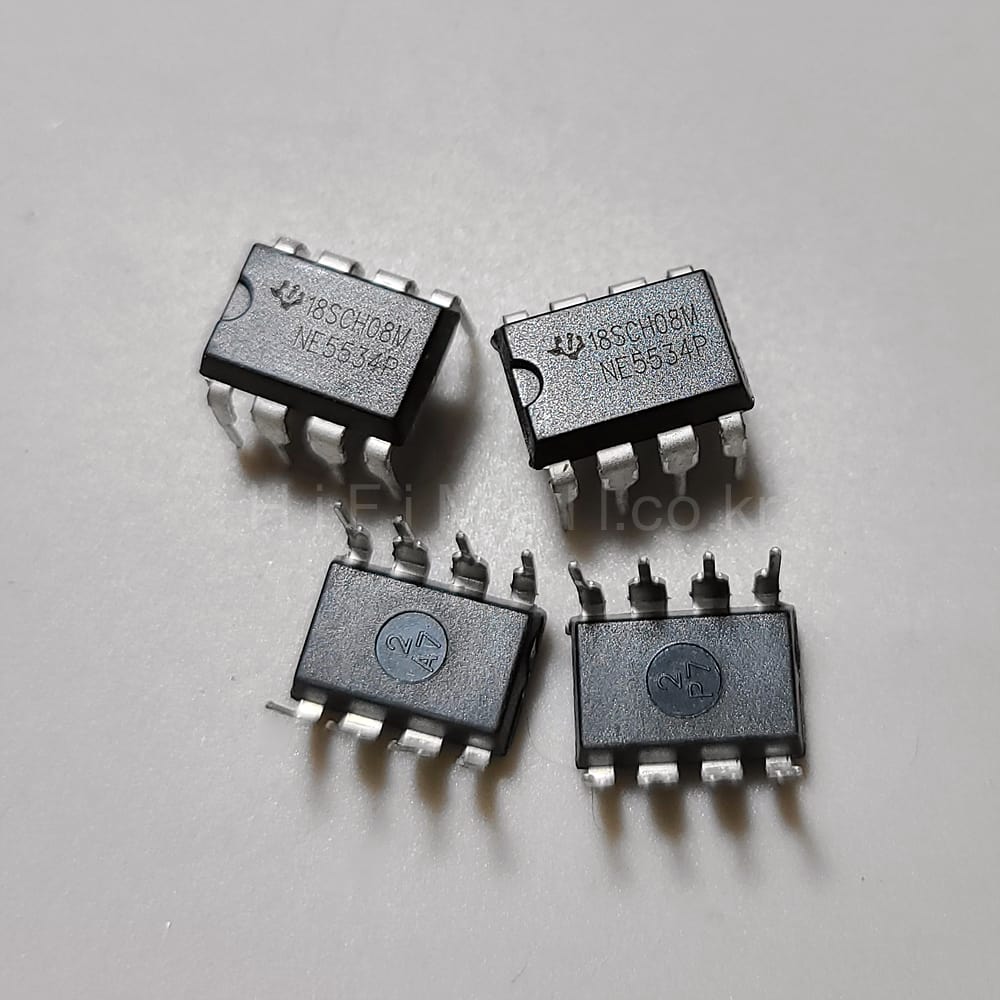

NE5534 (Texas Instruments 싱글 오피앰프)

(*본 제품은 싱글 오피앰프입니다. 듀얼 오피앰프는 NE5532 입니다.)

🟧 제품 특징 🟧

• 가격대비 좋은 음질로 수 많은 오디오 기기에 기본 오피앰프로 사용되는 검증된 제품입니다.
• 특성을 많이 타지 않아 호환성이 좋으며 허용 전압 범위가 넓어(±15V) 대부분의 어플리케이션에 매칭이 좋습니다.
• 전 대역 해상도, 대역폭 등 지나치거나 모자라지 않은 가장 중립적인 사운드를 구현하는 대표적인 오피앰프입니다.

▣ 제품사양 ▣
• 채널: 1(싱글)
• 최소 동작 전압(+5 V = 5, ±5 V = 10): 10
• 최대 허용 전압(+5 V = 5, ±5 V = 10): 30
• 동작온도(°C): 0 to 70
• 아키텍쳐: Bipolar
• Slew rate(typ)(V/µs): 13
• Input bias current(max)(pA): 1500000
• GBW(typ)(MHz): 10
• Rail-to-rail: No
• Vos(offset voltage at 25°C)(max)(mV): 4
• Iq per channel(typ)(mA): 4
• Vn at 1 kHz(typ)(nV√Hz): 4
• THD + N at 1 kHz(typ)(%): 0.002
• Iout(typ)(A): 0.038
• CMRR(typ)(dB): 100

▣ 주문 전 참고하세요^^ ▣
• 오피앰프 교체시 호환 여부를 꼭 확인하신 후 장착하세요^^ (기기 제작사 문의 혹은 기존 오피앰프 모델 검색 권장)
• 사용하시던 기존 IC에 이상이 생겼을 경우, 그것이 IC이상인지 확실히 확인 후 구입하시면 좋습니다.
• 간혹 전압 등 회로에 이상이 있는 경우 기존 IC의 고장 원인이 해결되지 않은 상태에서 IC만 교체하면 같은 이유로 단명 할 수 있으므로 특히, 자작 제품의 경우 회로의 안정성을 충분히 확인 한 뒤 구입하시기를 권장합니다.

※ NE5534 기술문서 →
